Chránič EATON s nadpr. ochr. PFL6-10/1N/B003-A

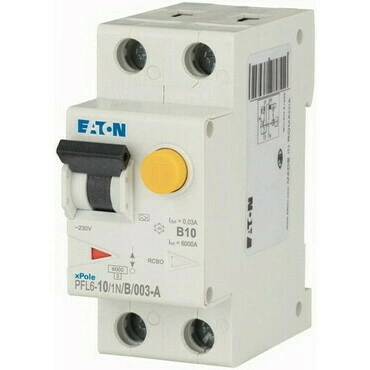

Eaton PFL6‑10/1N/B/003‑A – proudový chránič s nadproudovou ochranou (kombinovaný RCBO)

Eaton PFL6‑10/1N/B/003‑A je kombinovaný proudový chránič s integrovanou nadproudovou ochranou (RCBO) ideální pro moderní elektroinstalace, kde je třeba zajistit ochranu obvodů proti přetížení, zkratu i nebezpečným únikům proudu. Spojuje funkci jističe a proudového chrániče v jednom přístroji, čímž šetří místo v rozvaděči a zjednodušuje instalaci.

🛡️ Hlavní vlastnosti

• Výrobce: Eaton

• Typ: PFL6-10/1N/B/003-A – kombinovaný proudový chránič s nadproudovou ochranou (RCBO)

• Jmenovitý proud (In): 10 A – ochrana proti přetížení a zkratu

• Jmenovitý reziduální proud (IΔn): 30 mA – ochrana osob proti úrazu elektrickým proudem

• Počet pólů: 1P+N (2 póly) – jednofázový obvod

• Citlivost reziduální ochrany: Typ A – detekuje střídavé i pulsující DC úniky (vhodné i pro spotřebiče se spínanými zdroji)

• Charakteristika jističe: B – standardní pro ochranu obvodů

• Vypínací schopnost: 6 kA – ochrana před zkratem a nadproudem

• Napětí: 230 V AC

• Montáž: DIN lišta (TS-35)

• Šířka: 2 moduly (2 TE)

• Testovací tlačítko „T“ pro kontrolu funkce (doporučeno měsíčně)

• Krytí: IP20 – pro použití v rozvaděčích a skříních

• Průřez připojitelných vodičů: 1–25 mm²

⚙️ Co umí tento chránič

• 1️⃣ Ochrana proti únikům proudu:
  Při zjištění rozdílu mezi fázovým a nulovým vodičem ≥ 30 mA okamžitě vypne obvod – minimalizuje riziko úrazu elektrickým proudem.

• 2️⃣ Ochrana proti přetížení a zkratu:
  Integrovaná teplotní a elektromagnetická jistící funkce chrání vodiče a zařízení před škodlivými proudy.

• 3️⃣ Kombinace funkcí v jednom modulu:
  Šetří místo v rozvaděči oproti samostatnému jistič + chránič.

• 4️⃣ Snadná instalace a údržba:
  Standardní montáž na DIN lištu a přehledná signalizace stavu (ON/OFF).

📍 Kam je vhodný

Tento RCBO chránič s nadproudovou ochranou je vhodný pro:

• jednofázové okruhy světel a zásuvek

• ochranu domácích elektrických obvodů

• ochranu obvodů s moderními spotřebiči (např. s elektronikou)

• malé pracovní stroje a elektroinstalace v dílně

• instalace, kde preferujete kombinované řešení místo samostatného jistič + chránič
