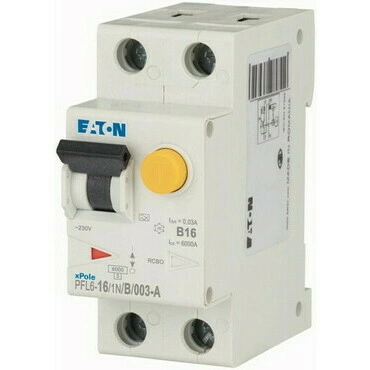

Chránič EATON s nadpr.ochr. PFL6-16/1N/B/003-A

Proudový chránič s nadproudovou ochranou EATON PFL6‑16/1N/B/003‑A | Typ A | 16 A | 30 mA | 1P+N

EATON PFL6‑16/1N/B/003‑A je kombinovaný proudový chránič s nadproudovou ochranou (RCBO), který spojuje funkce proudového chrániče i jističe v jednom modulu. Tento typ přístroje je ideální pro bezpečnou a úspornou instalaci v moderních jednofázových rozvodech, kde chrání jak před úniky proudu, tak před přetížením a zkratem.

🔌 Klíčové vlastnosti

• Výrobce: EATON

• Typ: PFL6‑16/1N/B/003‑A – kombinovaný chránič s nadproudovou ochranou (RCBO)

• Počet pólů: 1P + N (2‑pól) – pro jednofázové okruhy

• Jmenovitý proud (In): 16 A – ochrana proti přetížení a zkratu

• Jmenovitý reziduální proud (IΔn): 30 mA – ochrana osob proti úrazu elektrickým proudem

• Citlivost reziduální ochrany: Typ A – reaguje na střídavé i pulsující stejnosměrné úniky

• Charakteristika jističe: B – standardní spínací charakteristika vhodná pro běžné instalace

• Vypínací schopnost: 6 kA – ochrana proti zkratu

• Montáž: DIN lišta (TS‑35)

• Modulová šířka: 2 moduly (2 TE)

• Testovací tlačítko „T“ – pro ověření funkce chrániče

• Stupeň krytí: IP20 – vhodný pro instalaci v rozvaděčích

• Vodiče: připojitelné vodiče cca 1,5–25 mm²

🛡️ Funkce a výhody

✔ Kombinovaná ochrana: integrovaný chránič + jistič šetří místo v rozvaděči
✔ Ochrana osob i zařízení: vypíná při úniku ≥ 30 mA a chrání před přetížením i zkratem
✔ Typ A: detekuje i pulzující stejnosměrné úniky, vhodné pro moderní spotřebiče
✔ Jednoduchá montáž: standardní DIN lišta, rychlé zapojení
✔ Bezpečnost a spolehlivost: robustní provedení značky EATON
✔ Testovací tlačítko: pro pravidelnou kontrolu funkčnosti chrániče

📍 Použití v elektroinstalaci

Tento kombinovaný proudový chránič s nadproudovou ochranou je vhodný pro:

• zásuvkové a světelné okruhy jednofázových instalací

• domácí elektroinstalace (byt, dům, garáž)

• ochranu obvodů s moderními spotřebiči

• instalace, kde je třeba úspora místa v rozvaděči

• ochrana obvodů v dílnách, kancelářích i komerčních prostorech

📊 Technické parametry – přehled
